作為光伏發電系統的核心設備，逆變器的作用是將光伏組件產生的直流電轉換為滿足負載或電網要求的交流電，它是光伏系統中重要的系統平衡部件之一

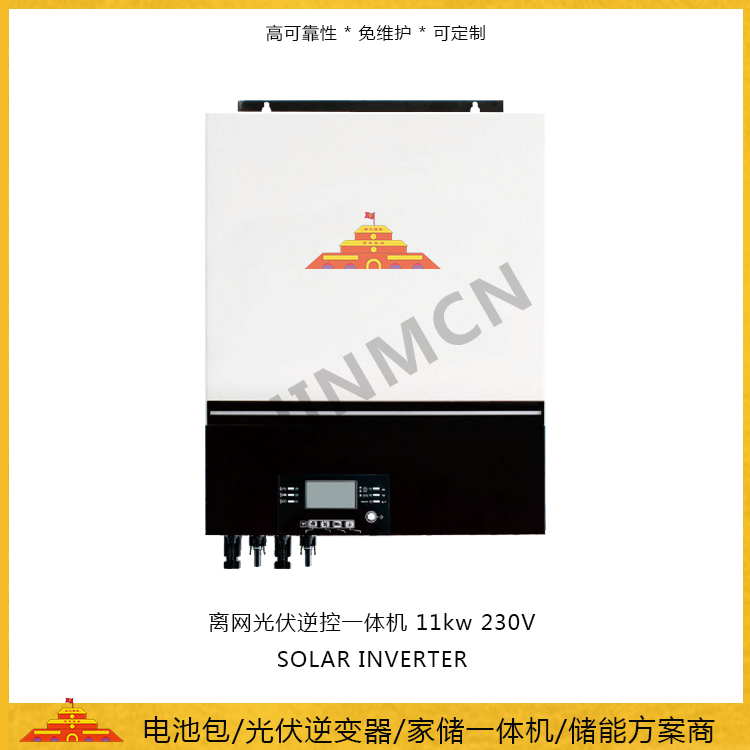

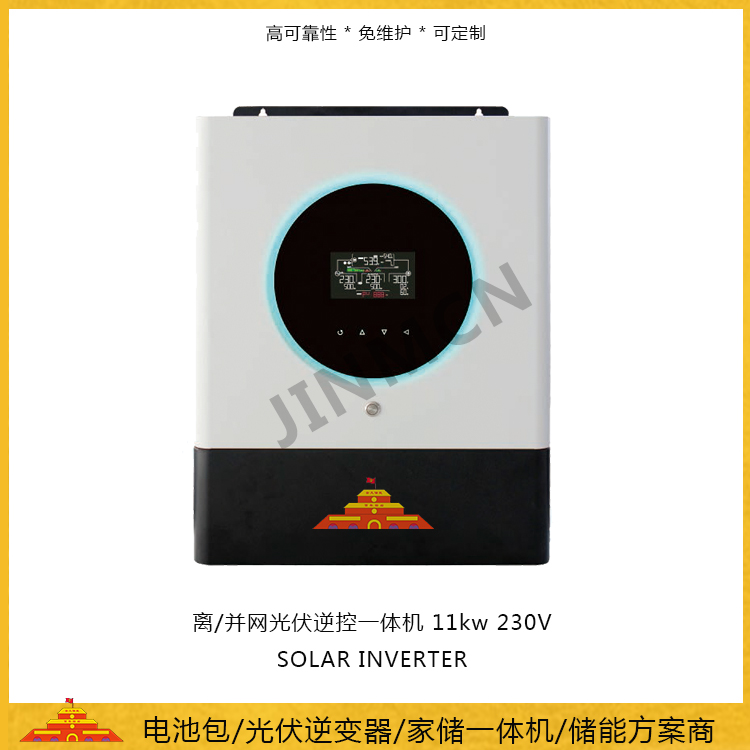

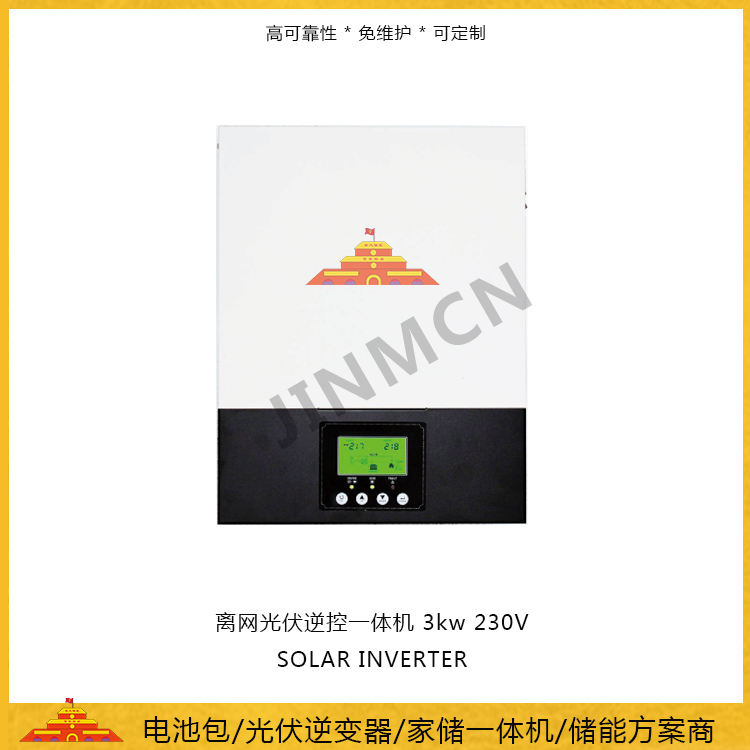

逆控一體機顧名思義就是將控制器和逆變器結合到一起的一種設備，它既能控制太陽能板對蓄電池進行充電以及利用蓄電池給逆變器供電，對蓄電池起到過充、過放保護作用，又能將直流電轉變?yōu)榻涣麟姡膬?yōu)點也十分明顯，控制器和逆變器合二為一后更加節省安裝空間以及運輸成本，另外還有壁掛安裝的功能，對于整個太陽能供電系統來說接線也變得更加簡便，使得太陽能供電系統的應用增添了更多的可能性，例如房車、家庭太陽能發電等。
交流輸入AC input | |
電壓voltage | 230vac |
電壓范圍 Voltage range | 90-280vac |
頻率 frequency | 50/60hz |
pv輸入 PV input | |
最大光伏陣列功率 Maximum photovoltaic array power | 11000w |
最大光伏陣列開路電壓Maximum open-circuit voltage of photovoltaic array | 500vdc |
MPTT范圍@工作電壓MPTT range @ working voltage | 90Vdc-430Vdc |
額定電壓 rated voltage | 360V |
啟動電壓starting voltage | 80V+/5Vdc |
最大輸入電流Maximum input current | 24.5A*2 |
MPPT數量 Number of MPPT | 2 |
輸出參數 Output parameters | |
PV/電池模式 PV/battery mode | |
電壓voltage | 230V |
頻率 frequency | 50HZ |
效率efficiency | 93% |
最大輸出功率Maximum output power | 11KW |
轉換時間conversion time | 10ms（典型UPS）,20ms（家用電器） |
諧波harmonic | ＜3% |
過載能力Overload capacity | 5S@≥150%load：10s@110%-150%load |
市電模式Mains mode | |
電壓voltage | 230vac±5% |
頻率 frequency | 50HZ |
效率efficiency | 95%（阻性負載，電池充滿Resistive load, fully charged battery） |
逆控一體機供電方式
市電優先：市電優先供電，當市電不能供電，光伏和電池同步給負載供電；
光伏優先：光伏優先供電，當光照不夠時，市電同步給負載供電；當光伏及市電不能給負載供電的情況下，電池逆變給負載供電；
SBU模式:光伏優先供電，當光伏不夠時，電池同步給負載供電；當光伏及電池均不能供電，市電給負載供電。
離網型太陽能發電系統以光伏電池板為發電部件，控制器對所發的電能進行調節和控制，一方面把調整后的能量送往直流負載或交流負載，另一方面把多余的能量送往蓄電池組儲存，當所發的電不能滿足負載需要時，控制器又把蓄電池的電能送往負載。蓄電池充滿電后，控制器要控制蓄電池不被過充。當蓄電池所儲存的電能放完時，控制器要控制蓄電池不被過放電，保護蓄電池?？刂破鞯男阅懿缓脮r，對蓄電池的使用壽命影響很大，并最終影響系統的可靠性。
