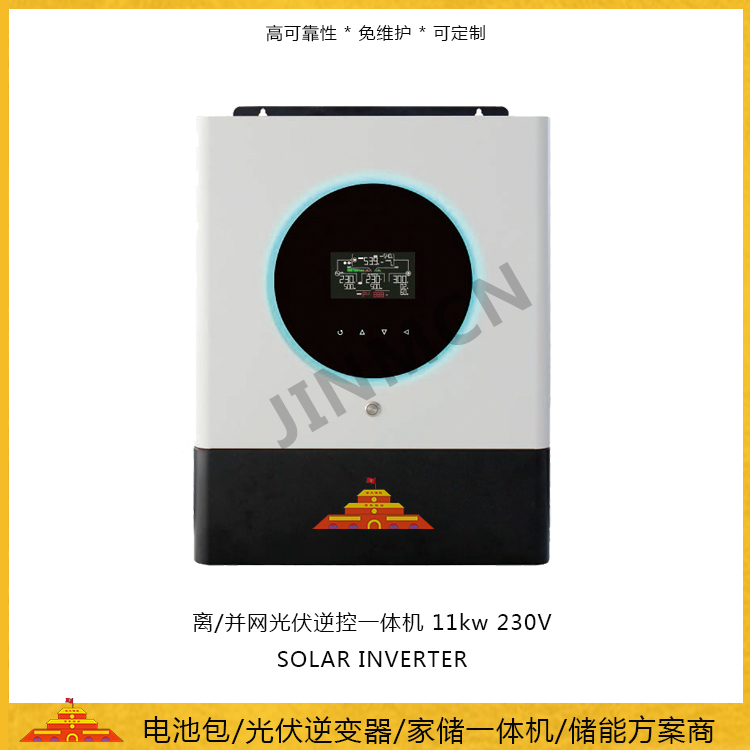

作為光伏發電系統的核心設備，逆變器的作用是將光伏組件產生的直流電轉換為滿足負載或電網要求的交流電，它是光伏系統中重要的系統平衡部件之一
逆控一體機顧名思義就是將控制器和逆變器結合到一起的一種設備，它既能控制太陽能板對蓄電池進行充電以及利用蓄電池給逆變器供電，對蓄電池起到過充、過放保護作用，又能將直流電轉變?yōu)榻涣麟?，它的?yōu)點也十分明顯，控制器和逆變器合二為一后更加節省安裝空間以及運輸成本，另外還有壁掛安裝的功能，對于整個太陽能供電系統來說接線也變得更加簡便，使得太陽能供電系統的應用增添了更多的可能性，例如房車、家庭太陽能發電等。
交流輸入AC input | |
電壓voltage | 230vac |
電壓范圍 Voltage range | 170-280vac |
頻率 frequency | 50/60hz |
輸入 input | |
最大光伏陣列功率 Maximum photovoltaic array power | 11000w（5500W*2） |
最大光伏陣列開路電壓Maximum open-circuit voltage of photovoltaic array | 500vdc |
MPTT范圍@工作電壓MPTT range @ working voltage | 90Vdc-430Vdc |
額定電壓 rated voltage | 360V |
啟動電壓starting voltage | 80V+/5Vdc |
最大輸入電流Maximum input current | 27A*2 |
MPPT數量 Number of MPPT | 2 |
輸出參數 Output parameters | |
PV/電池模式 PV/battery mode | |
電壓voltage | 230VAC |
突波功率Burst power | 22000VA |
效率efficiency | 93% |
最大輸出功率Maximum output power | 11KW |
轉換時間conversion time | 10ms（典型UPS）,20ms（家用電器） |
波形wave form | 純正弦波Pure sine wave |
逆控一體機供電方式
市電優先：市電優先供電，當市電不能供電，光伏和電池同步給負載供電；
光伏優先：光伏優先供電，當光照不夠時，市電同步給負載供電；當光伏及市電不能給負載供電的情況下，電池逆變給負載供電；
SBU模式:光伏優先供電，當光伏不夠時，電池同步給負載供電；當光伏及電池均不能供電，市電給負載供電。
技術特征
1. 離網/并網逆控一體機，支持光伏，市電，電池接入
2. 雙輸出，智能負載管理
3. 最大光伏輸入電流可達27A
4. MPPT輸入電壓范圍90~450V
5. RGB彩條狀態顯示
6. 內置WI-FI監控模塊（Android/iOS APP）
7. BMS通訊接口（RS485.CAN-BUS.RS232）
8. 風扇更換簡單、快速
9. 電池獨立設計
10. 可配置輸出供電優先級及時間段
11. 兼容市電或發電機，并機臺數量最多6臺
